Uporabniški priročnik za sesanje klimatske napraveieno in dodajanje hladilnega sredstva
Preden začnemo sesati klimatsko napravo in dodajati hladilno sredstvo, moramo pripraviti naslednje elemente:
|
Ime |
Slika |
Količina |
|

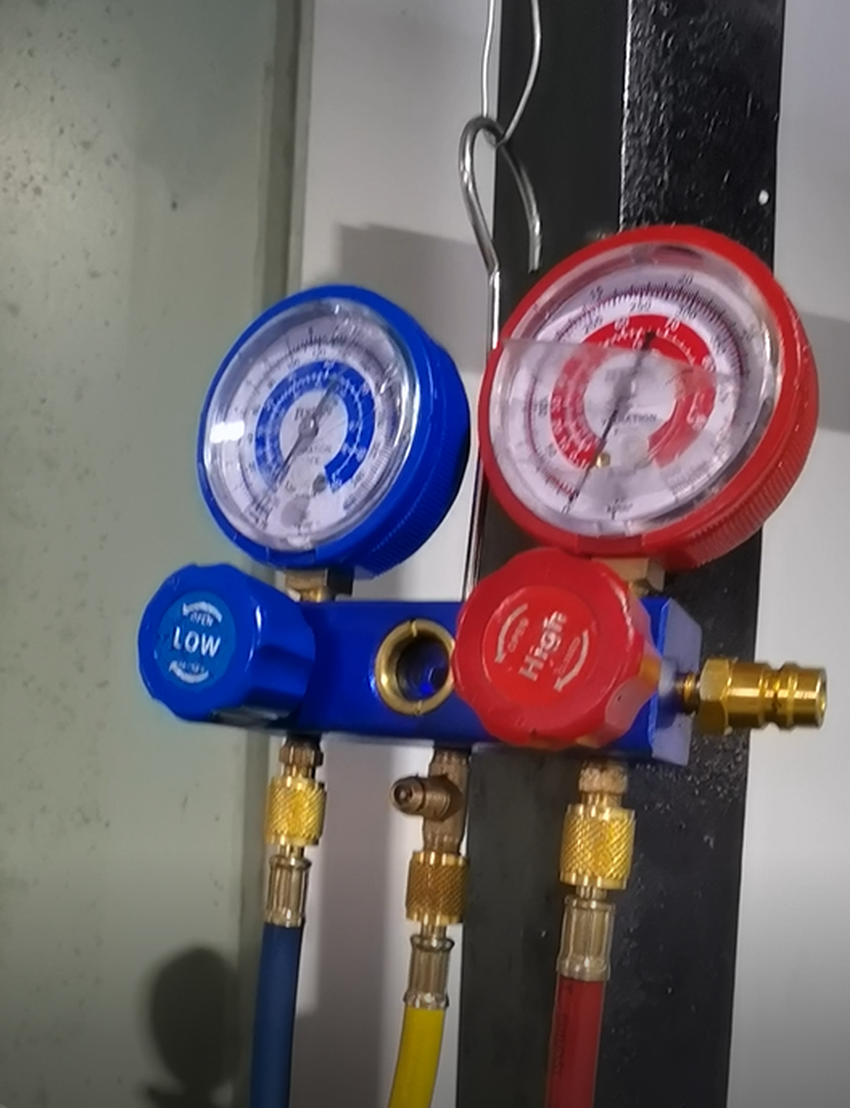

Profesionalni komplet orodij za polnjenje hladilnega sredstva: Visokotlačni manometer 1 kos Manometer nizkega tlaka 1 kos Cev 3 kos Adapter priključka 1 par (nizek tlak + visok tlak) |
|
1 set |
|
Vakuumska črpalka |
|
1 set |
|

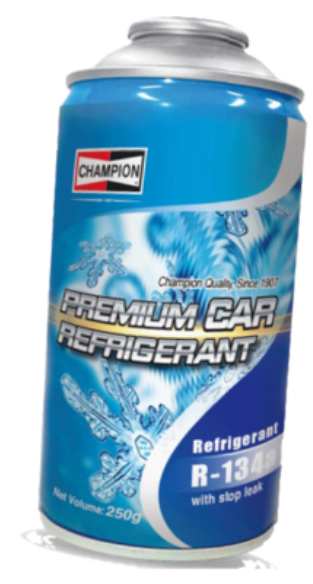

Hladilno sredstvo R134a |
|
600 g (za kompaktno parkirno klimatsko napravo) ali 620 g (za ločeno parkirno klimatsko napravo) |
Kako posesati klimatsko napravo?
1. Odprite ohišje zunanje enote klimatske naprave.
2. Poiščite priključek za polnjenje nizkotlačnega in visokotlačnega hladilnega sredstva. Običajno ima nizkotlačna cev večji premer kot visokotlačna. Barva pokrovčka nizkotlačnega priključka je modra. Barva pokrova visokotlačnega priključka je rdeča.
3. Odstranite pokrova obeh priključkov.
4. Povežite modro cev med nizkotlačnim priključkom kompleta orodja in nizkotlačnim priključkom klimatske naprave.
5. Povežite rdečo cev med visokotlačnim priključkom kompleta orodja in visokotlačnim priključkom klimatske naprave.
6. Povežite rumeno cev med konektorjem vakuumske črpalke kompleta orodja in sesalnim delom vakuumske črpalke.
7. Prepričajte se, da so vse povezave tesno povezane.
8. Sprostite gumb nizkotlačnega ventila in gumb visokotlačnega ventila kompleta orodja.
9. Vklopite vakuumsko črpalko.
10. Pustite, da vakuumska črpalka deluje vsaj 20 minut. Manometer za nizek tlak in visok tlak morata biti na 0 ali celo nižje.
11. Zaprite gumb nizkotlačnega in visokotlačnega ventila.
12. Počakajte 30 minut in opazujte, ali se vrednost manometra nizkega in visokega tlaka spreminja, da se prepričate, da klimatska naprava ne pušča.
Po vakuumiranju klimatske naprave lahko začnemo dodajati hladilno sredstvo.
Hkako dodati hladilno sredstvo?
13. Hraniti nizkotlačno cev, ki povezuje nizkotlačni priključek kompleta orodja in nizkotlačni priključek klimatske naprave. Ohranite visokotlačno cev, ki povezuje visokotlačni priključek kompleta orodja in visokotlačni priključek klimatske naprave.
14. Priključite rumeno cev na priključek za polnjenje s hladilnim sredstvom kompleta orodja. Povežite drugo stran rumene cevi z odpiračem za pločevinke.
15. Gumb za nizek in visok pritisk na kompletu orodja držite zaprta.
16. Vzemite eno pločevinko hladilnega sredstva R134a. Obrnite odpirač za pločevinke v smeri urinega kazalca, da preluknjate pokrovček pokrovčka. Nato zavrtite odpirač za pločevinke v nasprotni smeri urinega kazalca, dokler ne začne ven hladilno sredstvo.
17. Vklopite klimatsko napravo. Nastavite ciljno temperaturo na 18 stopinj, da bo kompresor pravilno deloval.
18. Pritisnite ventil za izpust zraka kompleta orodja, da izpraznite zrak v rumeni cevi.
19. Odprite gumb za nizek pritisk kompleta orodij.
20. Opazujte, ali hladivo teče skozi opazovalno okence kompleta orodja. Če skozi okno ne gre več hladilnega sredstva, to pomeni, da v tej pločevinki ni več hladilnega sredstva. Med postopkom dodajanja lahko uporabniki držijo posodo s hladilnim sredstvom v smeri od spodaj navzgor in jo stresajo, da hladilno sredstvo lažje vstopi v klimatsko napravo.
21. Ko je ena pločevinka hladiva končana, zaprite spodnji gumb kompleta orodja. Zamenjajte drugo pločevinko hladilnega sredstva. Ponavljajte korake št. 16, 18, 19, 20, 21, dokler ne dodate dovolj hladiva.
22. Po dodajanju hladiva izklopite klimatsko napravo, odstranite vse cevi, namestite nazaj pokrove nizkotlačnega priključka in visokotlačnega priključka klimatske naprave ter namestite ohišje zunanje enote klimatske naprave.
